图是文件内容的图形化表述形式。在将文件内容图形化之处应通过使用适当的能愿动词或句子语气类型指明该图所表示的条款类型，（例如：检测仪的结构图应符合图2的规定。森林雷击火险区划模型见图3。）并同时提及该图的图编号。

  每幅图应有编号。图编号由“图”和从1开始的阿拉伯数字组成，例如“图1”和“图2”等。只有一个图时，仍应给出编号“图1”。图编号从引言开始一直连续到附录之前，并与章、条和表的编号无关。每个图宜有图题，文件中的图有无图题应一致。

  当图需要转页接排时，应重复图编号，后接图题，图题是可选的，有图题最好写上，无图题则可省略，最后接“（续）”或“（第×页/共×页）”，均用阿拉伯数字。同时应重复图题和单位。图的转页接排样式同表。

  图中用于表示角度量或线性量的字母符号应符合GB 3102.1的规定，必要时，使用下标以区分特定符号的不同用途。图中表示各种长度时使用符号系列等。图中的字体应符合GB/T 14691(所有部分)《技术产品文件  字体》的规定。斜体字应该用于：代表量的符号；代表量的下标符号；代表数的符号。正体字应该用于所有其他情况。

  在图中应使用标引序号或图脚注代替文字描述，文字描述的内容在标引序号说明或图脚注中给出。在曲线图中，坐标轴上的标记不应以标引序号代替，以避免标引序号的数字与坐标轴上数值的数字相混淆。曲线图中的曲线、线条等的标记应以标引序号代替。在流程图和组织系统图中，允许使用文字描述。

  图注属于附加信息，不包含要求型条款。图中的注应置于图题和图脚注（如有）之上。图中只有一个注时，在注的第一行内容之前应标明“注：”；有多个注时，应标明编号，从“注1：”开始，例“注1：和注2：”等。

  图的脚注应置于图题之上，并紧跟图中的注。应用上标形式的小写拉丁字母从“a”开始对图的脚注进行编号，即^a、^b、^c等。在图中需注释的位置应以相同的上标形式的小写拉丁字母标明图的脚注。图脚注应单独编号，除给出附加信息外，还可包含要求型条款。

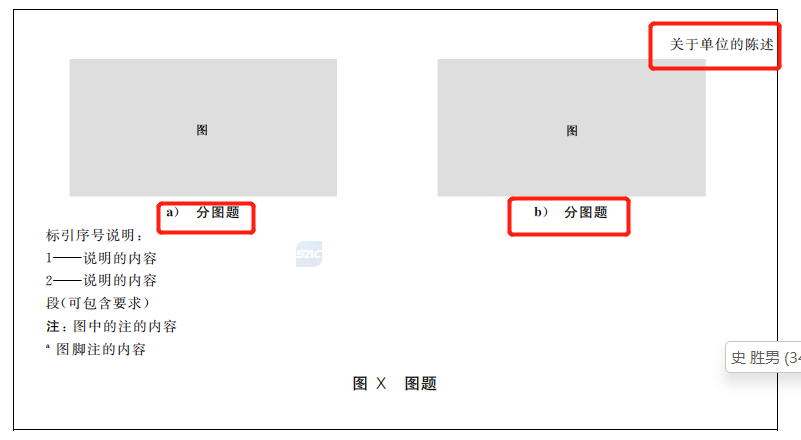

  图可有分图，但宜避免使用。只有特别需要时，才可使用分图。且图只准许一个层次的细分。分图应使用后带半圆编号,【例如：图1的分图编号为a)、b)和c)等】。如果每个分图中都包含了各自的标引序号说明、图中的注或图脚注，那么应将每个分图调整为单独的图。

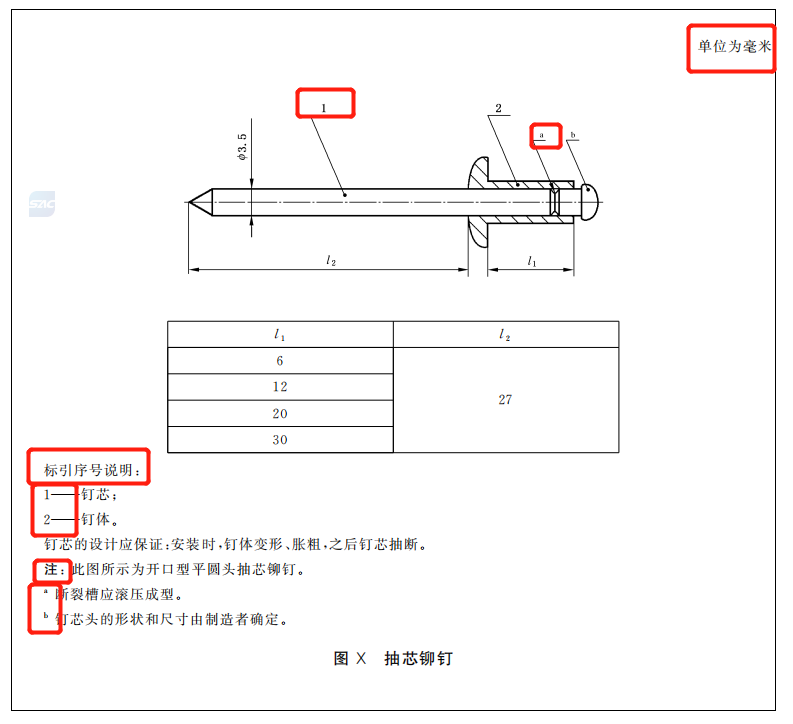

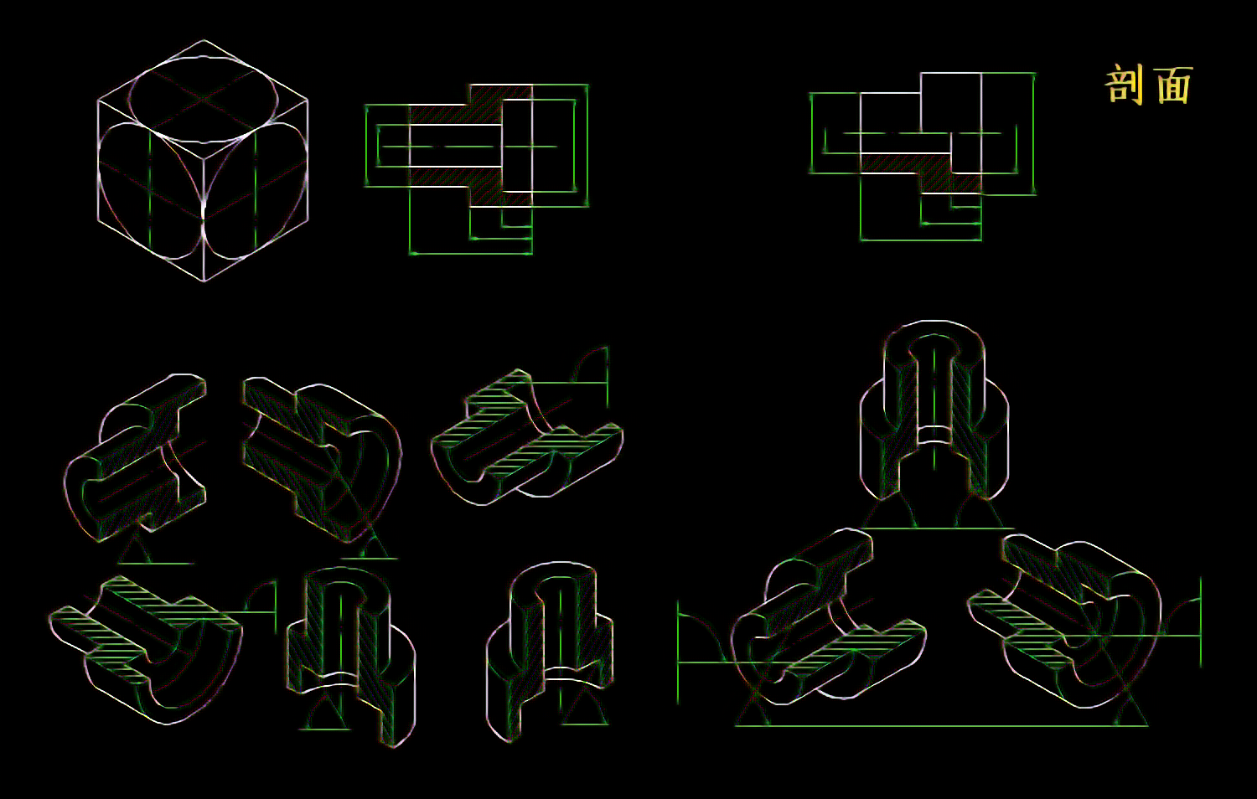

示例：

  文中各类图形的绘制需要遵守相应的规则。以下列出了有关的国际标准：

1.机械工程制图：GB/T 1182、GB/T 4458.1、GB/T 4458.6、GB/T 14691（所有部分）、GB/T 17450、ISO 128-30、ISO 128-40、ISO 129（所有部分）；

2.电路图和接线图：GB/T 5094(所有部分)、GB/T 6988.1、GB/T 16679；

3.流程图：GB/T 1526。
